提要：重要介绍了衡阳体育中心扩声系统的设计与利用，从系统要求、设备选型、扬声器系统布局等方面，论述了衡阳新体育中心扩声系统解决规划的特点。

关键词：运动场扩声系统、推算机辅助声场设计、扬声器系统布局、光纤信号传输方式

湖南省衡阳市新体育中心是占有构筑面积约36000平方米，观多席固定座位达3.5万个的大型现代化体育中心。自2009年5月建设以来，终于在2010年年底竣工，她将是雁城集体育较量和大型文艺演出、大型经贸活动于一体的多职能中心。衡阳市新体育中心的主扩声设备由PEAVEY中国大陆、港澳总代理昭通老子有钱lzyq88电子科技有限公司提供，并为衡阳市新体育中心运动场量身订造了齐全的主扩声深入设计规划。

昭通老子有钱lzyq88电子科技有限公司作为衡阳市新体育中心的音响系统提供商，深知大型运动场的扩声环节的沉要性和艰巨水平，鉴于此，老子有钱lzyq88公司做足了大量的前期工作，蕴含声场仿照、实地调查、规划建改、专家设计等等一系列的具体全面的论证。作者有幸成为AVM工程技术团队中的一员，参加了本体育中心的装置调试工作，以下是自己对衡阳市新体育中心音响扩声系统解决规划的浅析：

1．扩声系统设计要求：

作为运动场的扩声系统首先要满足角逐扩声的要求，重要蕴含：入场式、集体操、足球角逐的现场解说、开幕式和关幕式的辅导讲话等。同时要思考到各类体育角逐的职能要求，并两全大型文艺演出。因而，在运动场弱电系统中，有着极度沉要的职位，所以利用于运动场的扩声系统应满足以下指标：

●足够的声压级，足够的声音动态领域。

●较高的说话清澈度，声音清澈、天然。

●优良的传声增益，保障发话器使用时拥有足够的增益。

●均匀散布的声场，各个区域声音覆盖均匀。

●一致的频率传输个性，各个区域拥有一致的声音成效。

2．扩声系统职能要求：

扩声系统满足的总体职能要求是以满足体育角逐的语音听音为主，应有优良的语音清澈度，满足共同文艺演出的流动扩声系统使用的职能。

3．扩声系统设计思想：

●保障运动场音响扩声系统有较高的说话清澈度和长功夫提供足够的声压。

●场地各个地位无显著回声、抖动回声和声聚焦等音质缺点。

●音响系统满足整个观多看台区域、足球角逐区域以及跑路区域的均匀扩声。

●声音涵盖区域内声场散布均匀，频率响应个性一致。

●扩声系统没有显著的声反馈问题。

●音响扩声系统扬声器系统为分散式群组安插的方式。

●音响系统配置多种；ご胧┖鸵羝凳淙胧涑鲈け附涌。

●音响系统设备配置满足多职能要求,蕴含进行各类体育角逐说话扩声，两全共同大型活动流动扩声系统的使用职能等。

●扬声器系统群组的表形和装置地位不影响场地的整体风格和安全。

4．扩声系统设计尺度：

衡阳市新体育中心扩声系统参照了中华人民共和国行业尺度《JGJ/T 131-2000，J42-2000体育馆声学设计及丈量规范》、中华人民共和国体育行业尺度《公共运动场建设等级尺度》、中华人民共和国GB4959-85《厅堂扩声系统丈量步骤》、广电部GJY25-86《厅堂扩声系统声学个性指标》以及国际IEC通用尺度中的的有关指标，保障运动场音响扩声系统拥有尺度指标。

5．扩声系统设计重点：

衡阳市新体育中心为拱形顶棚和环形观多看台结构，器材看台区域加上赛场区域，必要声音覆盖的区域较大，声音传布的距离也远近相差较大，依照有关体育设施场馆职能要求的划定，大型运动场扩声系统必须保障全数看台区域、跑路和赛场区域拥有足够的声压级、声场散布均匀以及较高的说话清澈度。

我们在扩声系统设计当选取了国际久负盛名的推算机声场仿真仿照软件EASE V4.1，在设计装置地位和角度时，使用EASE电脑软件建模推算，能够在系统执行前仿照出实现后的成效，再凭据得出的了局凭据现场的现有前提进行综合设计。最后高效能的得到匹配的设计规划。

对于大型扩声系统，推算机辅助声场设计的第一步是凭据构筑蓝图在电脑上建造构筑物模型再将所有表表构筑资料输入而实现三维构筑模型。凭据场地资料，这个模型与现实构筑的状态、大幼、构筑特点和表表资料一致，并在这个模型中依照观多区域计入虚构观多后进行推算。

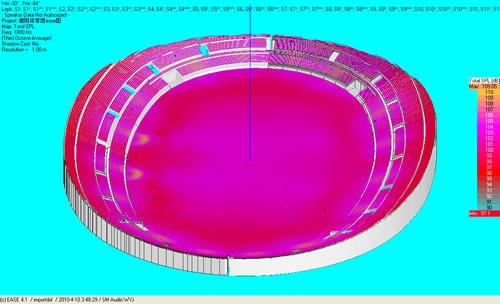

EASE V4.1仿照衡阳新体育中心各区域在参考测试频率1000Hz下的声压级散布图：

我们在获得正确的数据后，参考有关规范要求进行深入设计，调整扩声系统的一些参数，以科学合理的设计规划，在保障系统指标和使用职能要求的前提下，使运动场音响扩声系统的整体水准达到精确成效具备了充分的可预感性。

6．扬声器布局及选型

运动场扬声器布局重要有集中式布局和分散式布局两种，集中式布局是把所有扬声器集中到一处或几处统一装置，而分散式布局是把扬声器分散在遍地装置，集中式布局装置地位相对集中，便于装置调试和检建，可解决声源间互有关扰的问题，但是，集中式布局的弊端也是极度显著的，在近场不能有过高的声压级，而远场又不能过低，要实显旖均声压级拥有相当的难度，思考到本运动场的特点和现实使用情况，不宜选取集中式布局。合适选取分散式布局，扬声器系统群组以悬挂方式装置在顶棚下方的马路上，这样，既能够缩短投射距离，节约功率，削减传布中的高频损耗，还能够削减各投射区之间的滋扰，并且还有装置、检建方便的利益。

由于场地面积极度大，为了保障音响扩声系统的声音质量和电声指标，我们对设计规划进行屡次反复的设计与论证，找出技术沉点并加以解决。

衡阳市新体育中心运动场平面为椭圆形，器材两侧设拱形顶棚，覆盖器材两侧的观多席。拥有如下特点：

●运动场器材两侧组成半封关空间，该部门顶棚近似四分之一圆弧形；南北侧无顶棚。

●顶棚高度较高，离地最高处达到52米，观多席至顶棚之间空间大，顶棚结构内，混响功夫较长。

●马路高度高且不在统一水平面上，呈弧形。

●节造室至功率放大器信号传输距离远且线路复杂。

由于该运动场顶棚内器材侧观多席半封关空间容积较大混响功夫长对语音清澈杜装响较大；马路呈圆弧形扬声器无法悬挂在统一水平面上且落差较大造成各点扩声环境迥异；南北侧看台无顶棚结构容易造成声音表溢对运动场表部造成声传染。由于大部门顶棚前沿高度在50米左右，为保障在50米的距离内声音有效涵盖在观多看台上，既要保障体育中心运动场内的扩声说话清澈度的要求，又要满足如集体操和赛前、赛间播放音乐时对音质的要求，声场不仅要覆盖观多席，也要覆盖足球场等角逐场地，这种前提下，对扬声器单元活络度、指向个性、功率承载能力、频率响应均有较高的要求。同时由于室表使用，又受装置前提的限度，音箱结构和箱体资料应适合于高空吊装要求，音箱的沉量也有所限度。因而我们选用了体积幼、效能高、指向性好、能量壮大的VR112扬声器系统，以群组的方式分散安插在顶棚前沿的马路下，来保障整个足球场声场均匀涵盖和输出足够的声压级。其利益如下：

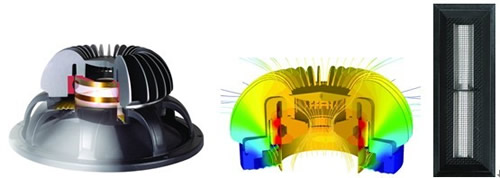

●VR112线阵列音箱低音单元选取了PEAVEY的Ram Air Cooling专利技术，当扬声器工作时，RAC会与钕铁硼磁路协同工作，将音圈发出的热量实时散发，使音色和效能维持恒定状态，较之传统的线阵列音箱，机能大为提高，靠得住性更佳。在高音频段，两只大功率带状高音实现了极高的保真度，占有优良的指向个性和极低失真，使音乐和说话的清澈度得到保险。

●相对于集中式布局，分散的布局能够使扬声器距离观多席较近，直达声比例强，反射声比例幼，有利于提高清澈度，同时，声功率较幼，声音不易表溢，降低了对场表的声传染。

●每列线阵2只？樽楹，VR112高音和低音单元全数使用钕铁硼磁体，使得总沉量大为降低。对吊装棚架的载荷要求极度低，保障了极高的安全靠得住度。

●通过适当的扬声器系统指向角度设置和布局，保障听音区内声场均匀杜着异，无听音盲区。

●扬声器系统覆盖领域内声音清澈，可分区节造全数或部门扬声器系统状态。

我们在运动场扩声系统中，选取分散式扬声器群组涵盖的安插步骤，设计29组装置在顶棚下方的PEAVEY VR112扬声器群组来满足整个区域声音的均匀涵盖。

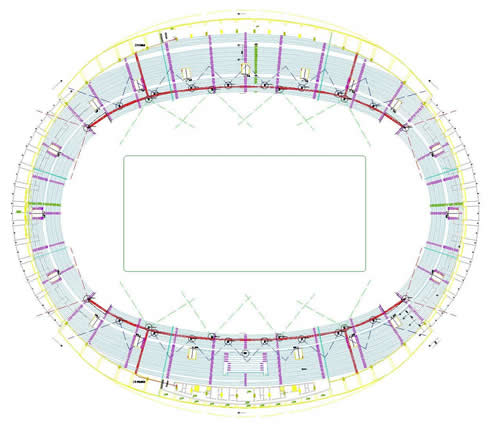

扬声器系统群组CAD布位图：

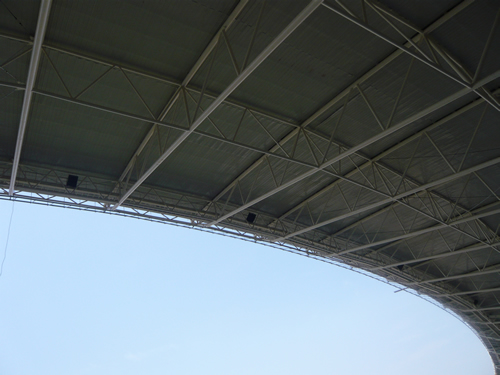

扬声器系统群组实景布位图：

西看台观多席棚中用9对VR112音箱来散布，东看台观多席棚中用8对VR112音箱散布，南、北观多席棚顶各用2对VR112音箱散布，器材角逐场地各用4对VR112散布。主席台设在西看台，在西看台标高50米的蓬盖下，设置3组VR112为主席台集中供声。

7. 扩声系统；ご胧

我们在音响系统中设计了多种；ご胧，这些措施能够有效保障系统设备在使用过程中的安全性和靠得住性，尤其在意表情况产生时，更能够；ど璞覆皇馨芑。
这些；ご胧┰毯

●系统信号限幅设置，有效预防意表或操作失误而败坏设备。

●系统配置预防发话器反馈措施。

●功率放大器拥有美满的短路、电压、温度等多项监测；。

●为了提高系统的不变性，在原有信号传输的基础上增长一组信号传输线作为备份，确保系统正常运作。

8. 扩声系统接口预备：

音响扩声系统在工作时，能够通过主控调音台的辅助输出通路和矩阵输出通路，送出多个音频信号，这些信号将送至以下接口：

●主席台区域音频信号对接

●电视台转播输出

●广播电台转播输出

●流动演出系统音频信号对接

9．扩声系统配置设计：

衡阳市新体育中心共有2个机房，经过更合理的布局优化，本扩声系统仅利用了主控机房1个节造室，副机房作为辅助使用，这样更便于工作人怨佧体操控。主控机房位于主席台侧后方，在机房内，能够明显地看见整个场地的情况。主节造室内设有CD、MD播放机以及无线发话器系统等音源设备，2台PEAVEY S4提供给主席台8支PEAVEY PM18S鹅颈拾音器自动实现混音工作，信号经调音台混合处置后通过光纤线缆以光信号方式传输进入PEAVEY DIGITOOL MX音频矩阵处置器，在处置器内进行音频信号矩阵分配、平衡、吩斓、电平设定、以及压限等各项参数设置后，送入相应的功率放大器，从而推动分歧组此传扬声器进行扩声。光纤传输从底子上解决了互换声、串扰、信号衰减、频响变差以及失真等传统运动场馆常见的问题。

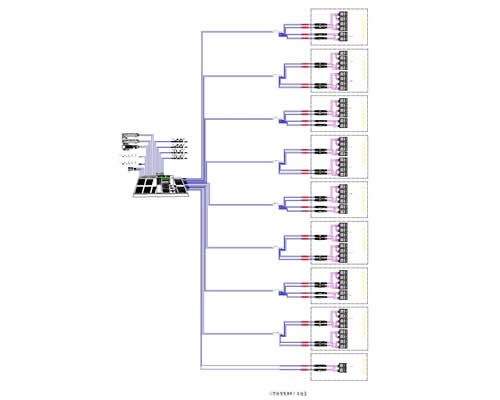

衡阳新体育中心扩声系统平面示意图：

现场的一个特点是两侧主看台距离远，主机房与音箱的距离远，使用传统的仿照信号传输方式，长距离线路中仿照信号衰减问题，始终是影响高档大型场馆音响系统杰出音质的沉要原因。在老子有钱lzyq88规划中，通过光端机进行光信号传输，从而解决信号衰减问题，齐全可能满足大型运动场馆音频系功统设计的必要。

无论若何优质的音箱线缆在长达几百米情况下的电阻也不成忽视，将功率放大器设在器材看台马路，以削减音箱线缆的长度，这不仅仅是电缆数量巨大，极度昂贵，更值得器沉的是因线缆电阻增长会导致功率损耗以及因阻尼系数的降低导致的音质变坏。

为了预防音频信号在远距离传输过程中受到滋扰，设在主机房的中央节造台与所有的数字矩阵处置器之间通过专用的光端机传输信号，从而解决信号衰减问题，使扩声系统充分阐扬机能得到保障，齐全可能满足大型运动场音频系统设计的必要。

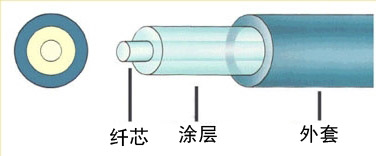

光纤传输有以下利益：

●光信号传输比数字传输的距离更远。

●光纤齐全绝缘，抗射频滋扰（RFI）和电磁滋扰（EMI），还解除了接地环路的滋扰问题。

●数据传输容量大，不怕湿润、不怕侵蚀、无传染、保密性强。

主扩声系统全套选取了PEAVEY音响器材：PEAVEY CS1400、CS4000专业级功率放大器各17台、PEAVEY Versarray 112 HI-END线阵音箱共58只，PEAVEY数字矩阵中央处置器DIGITOOL MX共8台，以及S-4自动混音器等其他周边设备……

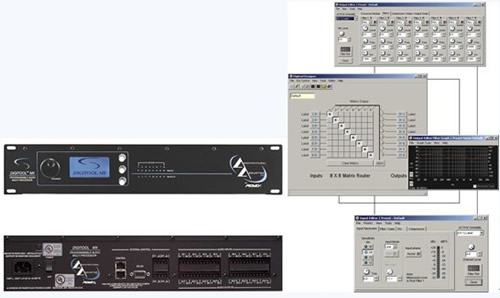

DIGITOOL MX是一款代表着现代新科技水平的矩阵式数字音频处置器，是一个齐全可自由设计的音频处置和节造系统，它蕴含2块32位并行处置的SHARC芯片和壮大的系统结构，24位仿照/数字和数字/仿照转换，高达96kHz取样频率，音质纯朴无瑕。

DIGITOOL MX音频矩阵可通过RS232通讯和谈与电脑衔接，通过digitool utility V3.42 Software便可清澈了然的对输入、输出信号进行实时监控，同时实现蕴含8×8矩阵式信号路由设置、吩斓、平衡、压限、延时等各类信号的具体精准处置；可通过软件对系统进行升级；可实现多点对多点的信号互换，内部的矩阵路由器可实现各个音频通路凭据分歧必要肆意组合；各输出通路能够凭据分歧必要播放粉红噪音和检测信号；每个输入通路可选择输入信号类型（MIC信号或LINE信号），可对电容发话器进行空想供电；每个输入通路能够凭据必要拔取活络度（30dBu、24dBu、18dBu、12dBu）；可表接中控设备。在全球同类产品中，拥有极高的机能价值比。

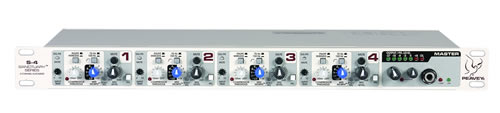

PEAVEY S4自动混音器既可独立使用，也可与调音台共同使用，还能够通过TRS线缆将多达10台单机进行级联，进而对40路输入别离调整，S4不只可能对拾音器信号进行混合，还能提大声音质量，并且对声音较幼的讲话者自动提高增益。S4怪异的Automix技术随时检测各通路降低未使用的拾音器或优先级别低的拾音器增益使主拾音器维持音量优势，同时降低系统噪声并削减反馈几率。S4另表还占有一个怪异的MID-MORPH职能，可能显著增长说话的清澈度，极度实用。

驱动所有音箱的功放全数选取誉满全球、不变耐用的CS系列高保真级专业功率放大器。CS功放集成了PEAVEY更新的高新技术，如：DDT压缩抗削波、短路；ぁ⒐乇；ぁ⒏呶卤；ぁ⒋紊德时；ぜ际。CS系列高保真级专业功率放大器，幼体积，大功率，在复杂恶劣的环境下，持久运行极度不变，并且音质依然杰出。

所有电源线缆、仿照信号线缆和音箱线缆全数选取金属套管封装固定，不仅；ち讼呃旅馐馨芑，同时也极大减低了表界电磁场的滋扰。

通过专业声学分析仪对主席台区域、全场观多区域以及赛场区域进行了蕴含最大声压级、传输频率个性、系统传输增益、声场不均匀度、系统噪声、语音清澈度等各项参数反复测试和微调，声个性指标均达到国际先进水平。
